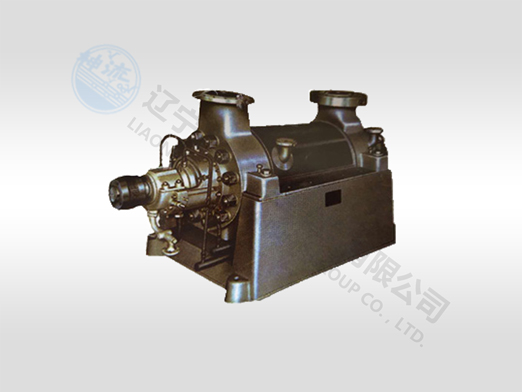

ZDG、DG型次高压锅炉给水泵
ZDG、DG型次高压锅炉给水泵
产品概述:该型锅炉给水泵作为锅炉给水或其它高压给水之用,输送介质温度不超过160℃。(ZDG型泵不超过105℃)

性能范围

流量:Q=36-180m3/h

扬程:H=409-1056m   H=270-672m(ZDG型泵)


结构说明

本型泵是单壳体节段式多级离心泵。其吸入口和吐出口均垂直向上。前段、中段和后段用穿杠联接成一体,各段之间静止结合面主要靠金属面密封外,并没有O型胶圈作为辅助密封。


轴封

本型泵轴封采用软填料密封。DG45-80、DG85-80型泵也可采用机械密封。填料压盖、填料腔用冷却水冷却。


轴承和平衡装置

泵转子由泵轴两端的滑动轴承来支承。该型泵的轴承用稀油润滑,且用循环水冷却。
转子的轴向推力用平衡盘来平衡。在平衡室体和前段之间装有回水管。
转动:泵通过弹性联轴器由电动机驱动。从传动方向看,泵为顺时针方向旋转。


材料

前段、中段、后段
优质碳素钢
导叶、叶轮、轴套
优质碳素钢 (ZDG型泵铬钢)
叶轮(DG150-100)
不锈钢(ZDG型泵铬钢)
叶轮档套、密封环、导叶套
不锈钢(ZDG型泵铬钼钢)
平衡板、平衡盘、平衡套
不锈钢(ZDG型泵铬钼钢)
